濾筒除塵器的布置方式有：垂直式與斜插式，沉流式濾筒除塵器采用斜插式濾筒結構，便于粉塵吸附及清灰；且由于沉流式濾筒除塵器在清灰時濾料的抖動較小，使除塵濾筒的壽命要高于除塵布袋。

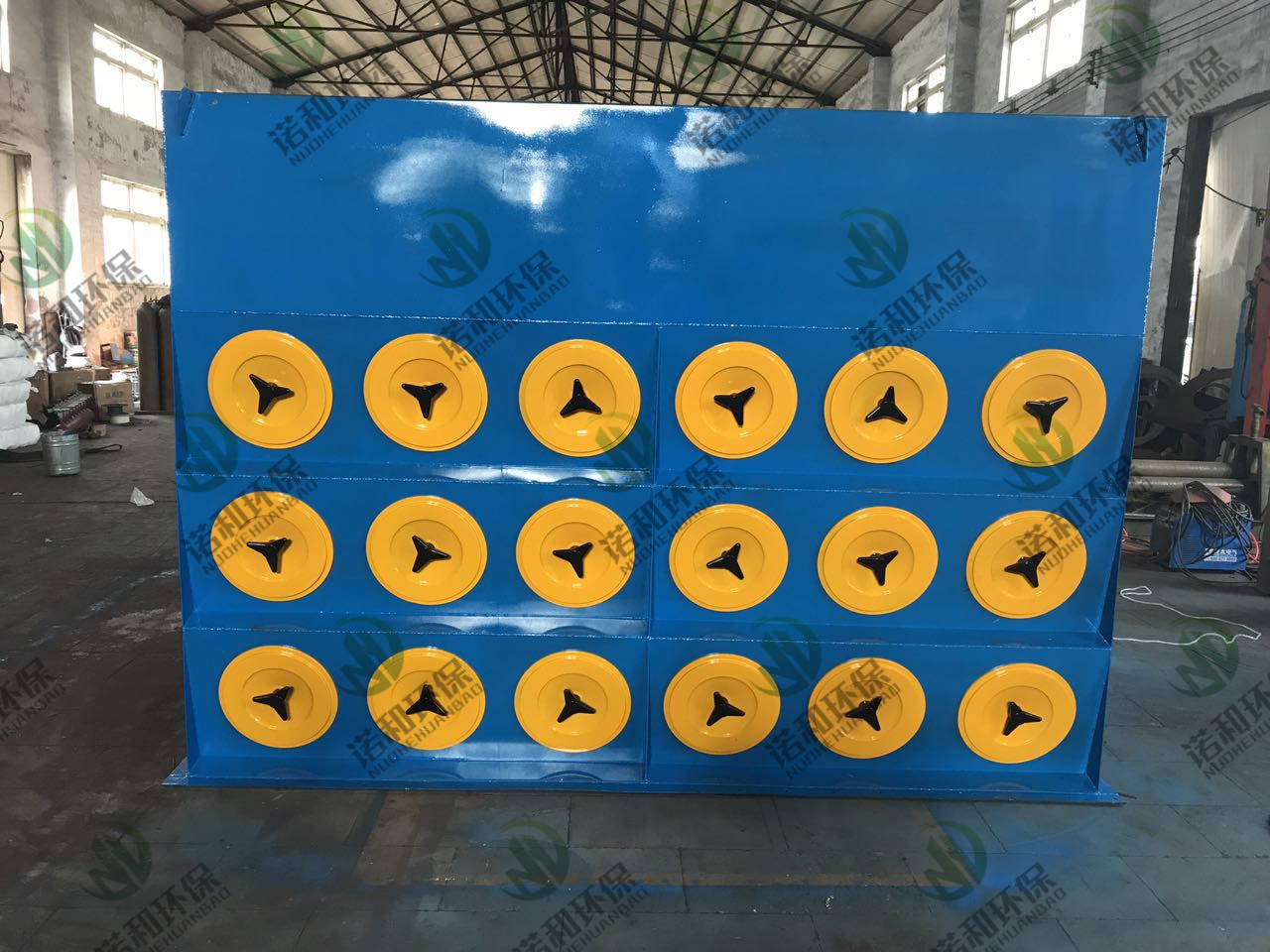

斜插式濾筒除塵器性能特點：
1.采用了沉流式布局及濾筒斜裝結構，因而除塵設備在工作過程中同步清灰效果好；
2.凈化效率高，對于亞微米以上的粉塵有99.9%以上的凈化效率，設備運行阻力低，有效節約除塵系統的能耗；
3.塵氣入口設置擋塵板，有緩沖及耐磨作用，不使粉塵直接高速沖擊濾筒，因而能延長濾筒的使用壽命；
4.濾筒15°傾斜抽屜式安裝，可使濾筒拆換更方便，而且除塵設備本體內不設置傳動部件，使其工作減至較少。對一般性粉塵，濾筒可長期使用不需要更換，省去了常用袋式除塵設備需經常換洗濾袋的繁瑣工作，并節省了大量的費；
5.模塊式組合，大小可以隨意選擇，可以擴大原有組合，增加除塵機組，而不需要對原有設備進行太多的改動。

設備設有預收塵機構，不但克服了粉塵直接沖刷容易磨損濾筒的缺點，而且可以大大提高除塵設備入口處的粉塵濃度。對影響主要性能的關鍵元件（如脈沖閥）采用高質量耐損耗元件，其易損件膜片的使用壽命過100萬次。采用分列噴吹清灰技術，一個脈沖閥可同時噴吹一列（每列濾筒數量較多為12個），可大大地減少脈沖閥的數量。沉流式濾筒除塵器的濾筒使用壽命一般在24個月左右，機型維護簡單，大大降低了用戶在使用過程中的維護成本。

沉流式濾筒除塵器工作原理：將含塵氣體進入除塵設備灰斗后，由于氣流斷面突然擴大，氣流中一部分顆料粗大的塵粒在重力和慣性力作用下沉降下來；粒度細、密度小的塵粒進入過濾室后，通過布朗擴散和篩濾等綜合效應，使粉塵沉積在濾料表面，凈化后的氣體透過濾筒進入上箱體的凈氣腔并匯集至出風口排出。沉流式濾筒除塵器的阻力隨濾料表面粉塵層厚度的增加而增大。阻力達到某一規定值時，進行清灰。為了確保系統的正常運行，除塵設備阻力的上限應維持在1400～1600Pa范圍內，當過此限定范圍，應由PLC脈沖自動控制器通過定阻或定時發出指令，進行三狀態清灰。灰斗內收集的粉塵通過卸灰閥，連續排出。

目前用這種結構的較少了，更多的是用垂直布置的濾筒除塵器。
