相關(guān)資訊
- 環(huán)氧地坪施工工藝詳解（通用）
- 地坪容易腐蝕怎么處理工藝工程
- 環(huán)氧樹脂地坪施工做法及常見問題詳解
- 環(huán)氧防腐地坪施工工藝技術(shù)
- 廠房、車間、倉庫地面起灰起塵的解決辦法
- 環(huán)氧地坪施工時(shí)需要注意什么
- 環(huán)氧地坪變色的解決方法
- 環(huán)氧地坪涂料厚度差異
- 雨季高溫，環(huán)氧地坪施工注意哪些問題？
- 環(huán)氧地坪起泡原因與解決方法！
- 環(huán)氧地坪和混凝土密封固化劑哪個(gè)好
- 透水地面系統(tǒng)問答
- 新建廠房地面為什么需要地坪固化處理？
- 環(huán)氧地坪變色的原因和解決方法
- 如何選擇合適的廠房地坪？廠房地坪施工
- 環(huán)氧地坪漆一公斤可以刷多少平方米?
咨詢熱線：
15252089548 孫經(jīng)理
客服QQ：22052099
郵箱： 22052099@qq.com
總公司地址：浦東新區(qū)南匯新城鎮(zhèn)環(huán)湖西二路888號(hào)
徐州公司地址：徐州市泉山區(qū)礦大科技園東家和苑別墅區(qū)2排9幢
混凝土密封固化劑硬化劑分類和對(duì)水泥地坪的要
- 產(chǎn)品簡介：
環(huán)氧地坪漆一公斤可以刷多少平方米? 首先我們需要了解，環(huán)氧地坪漆的用量跟整體地面的質(zhì)量和造價(jià)都是息息相關(guān)的，所以先要做好工程預(yù)算，根據(jù)一公斤的環(huán)氧地坪漆能做多少
- 咨詢熱線：17312873553
-
產(chǎn)品詳情
聯(lián)系我們
混凝土密封固化劑硬化劑分類和對(duì)水泥地坪的要求
一、粉末地面硬化劑：
又稱耐磨地面（坪），金剛砂地面（坪），水泥基骨料耐磨地面（坪）等。是水磨石地面的最佳替代產(chǎn)品。1、混凝土地面硬化劑材料構(gòu)成：是一種在工廠預(yù)拌好的水泥基粉末材料，主要成份為高標(biāo)號(hào)水泥、耐磨骨料（石英砂、金剛砂、合金骨料等）、顏料粉（灰、紅、綠、藍(lán)、黃）、混凝土添加劑（減水劑等）構(gòu)成。
2、施工工藝：澆筑基層混凝土、攤平、提漿，去除多余泌水——撒布混凝土地面硬化劑——抹光機(jī)壓實(shí)、抹光——涂抹養(yǎng)護(hù)劑——切割伸縮縫。
3、優(yōu)點(diǎn)：施工速度快（基本和基層混凝土地面同時(shí)完工）、施工時(shí)對(duì)環(huán)境污染??；成本低，耐磨性能、硬度、抗沖擊性能佳；表面平整度良好、可以著色?？傮w來說，這種固體硬化劑地面是一種經(jīng)濟(jì)、實(shí)用的工業(yè)地面。
4、缺點(diǎn)：相對(duì)環(huán)氧地坪，美觀度稍差，彩色混凝土硬化劑地面會(huì)存在較為明顯的色差；混凝土地面硬化劑成型的地面實(shí)質(zhì)還是一種混凝土地面，雖然其密實(shí)度硬度均明顯優(yōu)于普通混凝土地面，但其內(nèi)部依然是微孔的結(jié)構(gòu)，其抗?jié)B（尤其是抗油滲）、抗污性能、易清潔性能遠(yuǎn)比不上環(huán)氧地坪。因此，對(duì)于地面清潔度要求較高的使用場(chǎng)合，或者是經(jīng)常有油污滴落的地面，混凝土地面硬化劑不太建議使用。
5、一般對(duì)潔凈度或美觀度要求不高、側(cè)重于經(jīng)濟(jì)實(shí)用、耐用的場(chǎng)合建議使用混凝土地面硬化劑。
二、液體混凝土地面硬化劑：
又稱水泥地面起砂處理劑、混凝土密封固化劑、液態(tài)地面硬化劑、混凝土表面增強(qiáng)劑、混凝土滲透硬化劑等。這是一種水溶性的化學(xué)硬化劑，通過與水泥水化副產(chǎn)物發(fā)生一系列的化學(xué)反應(yīng)生成大量的凝膠，這種凝膠可以堵塞混凝土內(nèi)部的微孔，因此抽調(diào)混凝土地面的密實(shí)度、硬度等。某些雙組份的液體地面硬化劑的化學(xué)反應(yīng)更為復(fù)雜，不僅生成凝膠，還會(huì)生成一些穩(wěn)定的硅鈣類致硬物質(zhì)，從而大幅提高水泥混凝土地面的表面硬度、強(qiáng)度和密實(shí)度。
1、主要材料構(gòu)成：具有反應(yīng)活性的堿金屬硅酸鹽、或是改性的活性硅酸鹽、表面活性劑、催化劑等。某些液體地面硬化劑還含有氟硅酸鹽。
2、不能與混凝土或水泥砂漿摻合使用，只能使用已經(jīng)成型的水泥或混凝土地面。通過滲透至混凝土地面起作用，全不改變?cè)孛嫱庥^。
3、優(yōu)點(diǎn)：施工方便，不會(huì)改變?cè)孛嫱庥^，對(duì)表面硬度、抗壓強(qiáng)度、耐磨性能、抗?jié)B性均有明顯提升。某些液體地面硬化劑，如VL-M2水泥地面起砂處理劑具有更強(qiáng)大的硬化作用，即使明顯起砂的水泥地面，通過它的硬化處理，也會(huì)變得異常堅(jiān)硬，而且效果是永久性的。
4、缺點(diǎn)：某些進(jìn)口產(chǎn)品成本過高、對(duì)原地面的要求過高（大部分單組份產(chǎn)品都要求基層地面強(qiáng)度達(dá)到C25以上），單組份產(chǎn)品對(duì)綜合性能（尤其是硬度和耐磨性）的提升有限；單純依靠材料本身不能提升原地面的表觀效果，只有在配合機(jī)器打磨的情況下，才能使地面具有良好的光亮度；也不能改變?cè)孛娴念伾挥性谝呀?jīng)施工了的彩色金剛砂地面的基礎(chǔ)上才能作出顏色亮麗的地面。

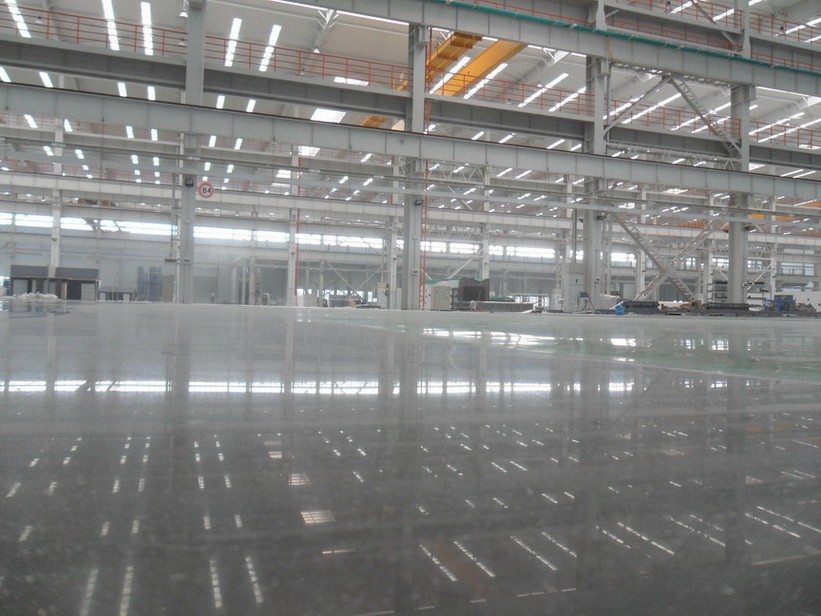

現(xiàn)代工業(yè)廠房地面正在將以上兩種地面結(jié)合起來，在已做好固態(tài)混凝土地面硬化劑的情況下，使用質(zhì)量可靠的液體混凝土地面硬化劑，配合機(jī)器磨光后的成品地面，兼具環(huán)氧地坪和金剛砂耐磨地面的優(yōu)點(diǎn)，同時(shí)又避免了這兩種地面缺點(diǎn)，可以說這是一種非常具有推廣意義的工業(yè)地面。
三、混凝土固化劑對(duì)水泥的要求：
混凝土標(biāo)準(zhǔn)配比：C30 水泥 水：175kg水泥：461kg砂：512kg石子：1252kg
配合比為：0.38:1:1.11:2.72
普通混凝土配合比計(jì)算書
依據(jù)《普通混凝土配合比設(shè)計(jì)規(guī)程》(JGJ55-2000)(J64-2000)以及《建筑施工計(jì)算手冊(cè)》。
1、混凝土配制強(qiáng)度計(jì)算
混凝土配制強(qiáng)度應(yīng)按下式計(jì)算：
fcu，0≥fcu，k+1.645σ
其中：σ——混凝土強(qiáng)度標(biāo)準(zhǔn)差（N/mm2）。取σ=5.00（N/mm2）；
fcu，0——混凝土配制強(qiáng)度（N/mm2）；
fcu，k——混凝土立方體抗壓強(qiáng)度標(biāo)準(zhǔn)值（N/mm2），取fcu，k=20（N/mm2）；
經(jīng)過計(jì)算得：fcu，0=20+1.645×5.00=28.23（N/mm2）。
2、水灰比計(jì)算
混凝土水灰比按下式計(jì)算：
其中：
σa，σb—— 回歸系數(shù)，由于粗骨料為碎石，根據(jù)規(guī)程查表取σa=0.46，取σb＝0.07；
fce—— 水泥28d抗壓強(qiáng)度實(shí)測(cè)值，取48.00（N/mm2）；
經(jīng)過計(jì)算得：W/C=0.46×48.00/（28.23+0.46×0.07×48.00）=0.74。
3、用水量計(jì)算
每立方米混凝土用水量的確定，應(yīng)符合下列規(guī)定：
1．干硬性和朔性混凝土用水量的確定：
1）水灰比在0.40～0.80范圍時(shí)，根據(jù)粗骨料的品種，粒徑及施工要求的混凝土拌合物稠度，其用水量按下兩表選?。?/span>
2）水灰比小于0.40的混凝土以及采用特殊成型工藝的混凝土用水量應(yīng)通過試驗(yàn)確定。
2．流動(dòng)性和大流動(dòng)性混凝土的用水量宜按下列步驟計(jì)算：
1）按上表中坍落度90mm的用水量為基礎(chǔ)，按坍落度每增大20mm用水量增加5kg，計(jì)算出未摻外加劑時(shí)的混凝土的用水量；
2）摻外加劑時(shí)的混凝土用水量可按下式計(jì)算：
其中：mwa——摻外加劑混凝土每立方米混凝土用水量（kg）；
mw0——未摻外加劑時(shí)的混凝土的用水量（kg）；
β——外加劑的減水率，取β=500%。
3）外加劑的減水率應(yīng)經(jīng)試驗(yàn)確定。
混凝土水灰比計(jì)算值mwa=0.57×(1-500)=0.703
由于混凝土水灰比計(jì)算值=0.57,所以用水量取表中值=195kg。
4、水泥用量計(jì)算
每立方米混凝土的水泥用量可按下式計(jì)算：
經(jīng)過計(jì)算，得mco=185.25/0.703=263.51kg。
5. 粗骨料和細(xì)骨料用量的計(jì)算
合理砂率按下表的確定：
根據(jù)水灰比為0.703，粗骨料類型為：碎石，粗骨料粒徑：20（mm），查上表，取合理砂率βs=34.5%；
粗骨料和細(xì)骨料用量的確定，采用體積法計(jì)算，計(jì)算公式如下：
其中：mgo——每立方米混凝土的基準(zhǔn)粗骨料用量（kg）；
mso——每立方米混凝土的基準(zhǔn)細(xì)骨料用量（kg）；
ρc——水泥密度（kg/m3），取3100.00（kg/m3）；
ρg——粗骨料的表觀密度（kg/m3），取2700.00（kg/m3）；
ρs——細(xì)骨料的表觀密度（kg/m3），取2700.00（kg/m3）；
ρw——水密度（kg/m3），取1000（kg/m3）；
α——混凝土的含氣量百分?jǐn)?shù)，取α=1.00；
以上兩式聯(lián)立，解得mgo=1290.38（kg），mso=679.67（kg）。
混凝土的基準(zhǔn)配合比為：水泥：砂：石子：水=264：680：1290：185
或重量比為： 水泥：砂：石子：水=1.00：2.58：4.9：0.7。
但目前大部分建筑施工單位迫于市場(chǎng)競(jìng)爭的壓力，紛紛降低成本，在施工過程中有些施工方改變配比或養(yǎng)護(hù)期未按要求養(yǎng)護(hù)，從而影響地面強(qiáng)度，出現(xiàn)起砂、起粉或強(qiáng)度不夠等問題。針對(duì)地面出現(xiàn)的問題，建議使用混凝土密封固化劑、硬化劑耐磨材料、地面起砂處理劑等相關(guān)產(chǎn)品徹底防止地面起砂。
立即咨詢：混凝土密封固化劑硬化劑分類和對(duì)水泥地坪的要
