相關(guān)資訊
- 環(huán)氧地坪施工工藝詳解（通用）
- 地坪容易腐蝕怎么處理工藝工程
- 環(huán)氧樹脂地坪施工做法及常見問題詳解
- 環(huán)氧防腐地坪施工工藝技術(shù)
- 廠房、車間、倉庫地面起灰起塵的解決辦法
- 環(huán)氧地坪施工時(shí)需要注意什么
- 環(huán)氧地坪變色的解決方法
- 環(huán)氧地坪涂料厚度差異
- 雨季高溫，環(huán)氧地坪施工注意哪些問題？
- 環(huán)氧地坪起泡原因與解決方法！
- 環(huán)氧地坪和混凝土密封固化劑哪個(gè)好
- 透水地面系統(tǒng)問答
- 新建廠房地面為什么需要地坪固化處理？
- 環(huán)氧地坪變色的原因和解決方法
- 如何選擇合適的廠房地坪？廠房地坪施工
- 環(huán)氧地坪漆一公斤可以刷多少平方米?
咨詢熱線：
15252089548 孫經(jīng)理
客服QQ：22052099
郵箱： 22052099@qq.com
總公司地址：浦東新區(qū)南匯新城鎮(zhèn)環(huán)湖西二路888號(hào)
徐州公司地址：徐州市泉山區(qū)礦大科技園東家和苑別墅區(qū)2排9幢
當(dāng)前位置:地坪行業(yè)資訊 >
環(huán)氧地坪漆老化的特征及保養(yǎng)維修
- 產(chǎn)品簡(jiǎn)介：
環(huán)氧地坪漆一公斤可以刷多少平方米? 首先我們需要了解，環(huán)氧地坪漆的用量跟整體地面的質(zhì)量和造價(jià)都是息息相關(guān)的，所以先要做好工程預(yù)算，根據(jù)一公斤的環(huán)氧地坪漆能做多少
- 咨詢熱線：17312873553
-
產(chǎn)品詳情
聯(lián)系我們
環(huán)氧地坪漆漆膜老化過程不是一下子就變壞的，是一個(gè)循序漸進(jìn)的變化過程，現(xiàn)在就由輕到重為您詳細(xì)介紹下環(huán)氧地坪漆涂膜老化的三個(gè)特征：
一.失光
失光是地坪漆涂膜老化的最初特征，由于地坪漆涂膜受太陽光中紫外線照射的影響， 引起光化學(xué)反應(yīng)，使環(huán)氧樹脂成分發(fā)生降解，逐步喪失原有光澤，直至發(fā)展成全部失光。地坪漆涂層光澤是裝飾性地坪漆涂膜的重要指標(biāo)，膜層一旦失去光澤(原始無光 澤涂層除外)就無裝飾性可言，所以通過地坪漆涂料涂裝，能使地坪漆涂膜達(dá)到光彩照人，豐滿度好，鮮映性極佳，不僅僅關(guān)系到地坪漆涂料的正確選擇，也是衡量地坪漆涂裝工藝水平的重要指標(biāo)之一。
二.變色
這也是地坪漆涂膜開始老化的一種較明顯的征兆。地坪漆涂膜從正常的顏色發(fā)牛色相 或色澤的改變，有的變深，有的變淺，有的發(fā)暗，有的白色變黃，有的紅的 變粉色或變淺等，這些都屬于變色。其原因是由于光化學(xué)反應(yīng)的結(jié)果，對(duì)色漆來說，其變色與樹脂的性質(zhì)有一定關(guān)系，但主要還是取決于選用的顏料的性質(zhì)，不同顏料有不同的光敏性，由此顯示出不同的保色性。
三.粉化
粉化是地坪漆涂膜老化逐步深化的特征，其原因主要是受太陽光紫外線的輻射和氧的存在下相互作用引起樹脂分子鏈的交聯(lián)或降解，促使樹脂與顏料顆粒 之間的分離，出現(xiàn)脫粉現(xiàn)象。其次是與顏料的性質(zhì)、晶形也有很大關(guān)系。
粉化現(xiàn)象是地坪漆涂膜發(fā)生嚴(yán)重失光或完全失光之后才會(huì)有的。也就是說此時(shí) 的涂膜，不僅已完全喪失了裝飾特性，而且它的防護(hù)性能也已開始遭到了破壞，標(biāo)志著涂膜老化已趨向于嚴(yán)重階段。
環(huán)氧地坪保養(yǎng)與維護(hù)

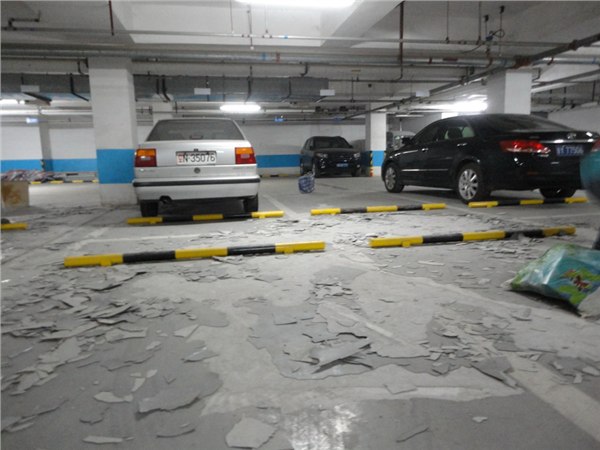

1，原有環(huán)氧地坪漆涂膜質(zhì)量有問題，出現(xiàn)脫落，老化，開裂等影響正常使用的情況。
2、環(huán)氧地坪漆翻新，現(xiàn)有環(huán)氧地坪漆和原地面地坪漆材料沖突，無法疊加施工，必須清楚。
那如何去除地坪漆舊涂膜了？我們一般采用機(jī)械除漆法。
常用的機(jī)械除漆法主要包括3種方法，分別是機(jī)械打磨、手工打磨、高壓水射流。而這3種方法中最常見的是機(jī)械打磨。因?yàn)闄C(jī)械打磨比手工打磨快，比高壓水射流徹底。
而使用頻率最高的是使用拋丸機(jī)打磨，這個(gè)方法也叫拋丸除漆法：
1、使用機(jī)械：拋丸機(jī)
2、優(yōu)點(diǎn)：去除地坪漆舊涂膜徹底。
3、缺點(diǎn)：容易將沒損壞的舊涂膜一起打磨清楚，會(huì)造成一定浪費(fèi)。
4、注意事項(xiàng)：【注意地面電線】拋丸機(jī)是接電運(yùn)作，底部是高速彈射的彈丸，如果打磨機(jī)轉(zhuǎn)向時(shí)不注意打磨到電線，將會(huì)造成安全事故。
隨著年份的增加，很多地方環(huán)氧地坪出現(xiàn)開裂、變化情況，這是一種很自然的表現(xiàn)，很多時(shí)候不是因?yàn)榈仄嘿|(zhì)量或者密封固化劑的質(zhì)量不好，具有導(dǎo)致老化的原因有很多、如意外傷害（長(zhǎng)年收到重物的撞擊、人為損傷之類）、空氣、水分、氣候的驟變，溫度過高、受到腐蝕液體侵蝕等都會(huì)導(dǎo)致環(huán)氧地坪漆的開裂。很多外在因素都是加快地坪開裂的原因，然而很多外在因素只要我們細(xì)心維護(hù)，就很容易避免這樣的事情發(fā)生。
相信很多細(xì)心的朋友都見過環(huán)氧地坪開裂現(xiàn)象，先不說是時(shí)間（外在因素導(dǎo)致的），除了外在因素，地坪本身材料變化也是有的。地坪開裂是因?yàn)槠崃侠匣瑵B透性變差引起地坪精密性大不如前。還有因?yàn)榕蛎浐褪湛s、潤(rùn)濕和干燥、吸附和脫附潮氣等影響下加深地坪受損。溫度驟變引起熱脹冷縮使地坪表面開裂，固化能力越強(qiáng)，熱脹冷縮越容易引起環(huán)氧地坪漆的開裂。選擇密封固化劑的時(shí)候一定要結(jié)合相對(duì)應(yīng)的環(huán)境進(jìn)行選擇。
地坪老化誰都不愿意看見，隨著年份的增長(zhǎng)環(huán)氧地坪老化、開裂是不能避免的。所以在老化過程需要我們不要忘記去維護(hù)，這樣才能加強(qiáng)地坪的壽命。
說明：
環(huán)氧地坪漆是高價(jià)值、高質(zhì)量、高需求的產(chǎn)品，需求仔細(xì)的保養(yǎng)與維護(hù)，正確的運(yùn)用辦法可使地上常保如新，并且可以延長(zhǎng)運(yùn)用年限，本公司主張如下：
1、凡進(jìn)入車間人員須換鞋（防止將處面泥砂帶入車間而劃傷地上）；
2、凡是硬件：如鐵椅、鐵桌、鐵貨架等，須將其腳用軟質(zhì)塑料或橡膠包裹防止在運(yùn)用過程中劃傷地上；
3、拖拉機(jī)扳需充沛將機(jī)板升離地上，轉(zhuǎn)彎時(shí)請(qǐng)?zhí)貏e注意機(jī)板角切勿刮傷地上；
4、清潔地上時(shí)請(qǐng)用軟質(zhì)拖把或干濕兩用吸塵器，可用清水或清潔劑清潔，但請(qǐng)注意地上濕滑；
5、若因運(yùn)用時(shí)刻較長(zhǎng)而形成磨損或刮花、小面積可進(jìn)行局部修補(bǔ)，若面積較大則主張從頭滾涂一次；
6、設(shè)備進(jìn)廠前，在地坪上鋪上硬紙箱墊底，防止在運(yùn)輸設(shè)備過程中刮傷地上；
7、推車，板車之車輪請(qǐng)用硬質(zhì)或彈性膠輪，并廠房?jī)?nèi)外分開運(yùn)用；
8、可適時(shí)做打蠟處置。
環(huán)氧地坪工程對(duì)地上的需求：
闡明：
1、油污或蠟 目測(cè) 無油污或蠟
2、平整度 用工程質(zhì)量查看器查看地上多處 最大值不可大于3mm
3、含水率 水份儀 ≤8%
4、地上強(qiáng)度 用回彈儀測(cè)試 20Mpa以上
5、空鼓、松動(dòng)、裂縫 用鐵錘敲擊地上多處看是否空鼓、松動(dòng)、裂縫 無空鼓、松動(dòng)、裂縫
6、粉化用鏟刀鏟外表混凝土是否健壯 不可粉化
7、酸堿值PH試紙PH<10
環(huán)氧地坪施工條件及素地需求：
施工前對(duì)到素地需求
針對(duì)新混凝土或新水磨石基面
維護(hù)期：達(dá)28天以上，已做斷水處置（樓地上可免）
含水率：8%以下
平整度：2.0－3.0mm/2m
氣候條件
陰雨氣候相對(duì)溫度高于85%時(shí)，或氣溫在10度以下，應(yīng)防止施工，或改用低溫耐溫度產(chǎn)品， 以防漆面不亮，發(fā)白或不干。
場(chǎng)所預(yù)備
施工現(xiàn)場(chǎng)須清走所有雜物，防止交叉施工，禁止無關(guān)人員出入。
地上預(yù)處置
地上如有少量當(dāng)?shù)貪駶?rùn)，施工前可用瓦斯槍強(qiáng)制枯燥;如有油污等，需用專用洗刷作清潔處置。
具體時(shí)刻要根據(jù)以下要素：材料的不同、漆層的厚薄、氣溫的凹凸。
施工時(shí)隔時(shí)刻
每?jī)傻榔釋又g的施工間隔時(shí)刻為：8小時(shí)/12小時(shí)/24小時(shí)。

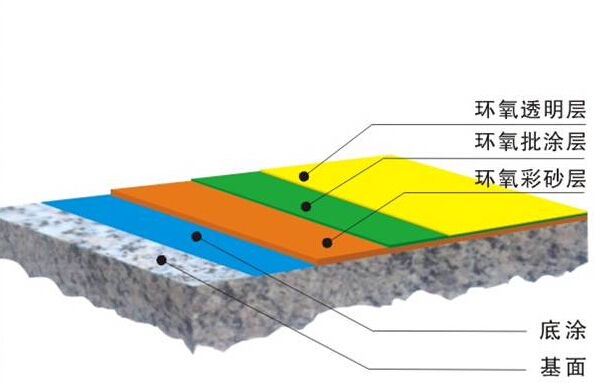

涂裝地上根底需求及處置計(jì)劃
基層外表需求
1、需求水泥基面牢固、健壯、不起殼，杜絕砂漿起殼現(xiàn)象，最好混凝土層與砂漿找平層一起澆注；如果先澆筑混凝土層，則需求砂
漿層的厚度不低于4cm ，叉車道則需求更厚一些。
2、需求外表不起砂，硬度好，沒有水泥粉化現(xiàn)象。需求 A、優(yōu)質(zhì)水泥。 B、新澆筑水泥砂漿層要充沛保養(yǎng)。
3、需求地上平整性不大于涂裝需求厚度；水泥基面平坦、無凸凹不平、蜂窩麻面、水泥疙瘩。
4、外表枯燥，含水量小于8%,切記水泥地上保養(yǎng)期往后出場(chǎng)施工前,不能用水沖洗或拖把清潔。
5、地坪外表的PH值應(yīng)在 6.0 ~ 8.0 ；地上無油污、其他油漆、乳膠漆、泡泡糖等殘?jiān)?/span>
6、斜度應(yīng)符合設(shè)計(jì)需求，答應(yīng)偏差值為斜度的 2% ，并且不大于 30mm 。
基面查看與預(yù)備
不管新舊廠房，施工基面都是地板的根底。詳細(xì)的查看與分折對(duì)于斷定如何處置施工基面極為重要。涂層和施工基面之間的粘接有必要是耐久的，這就需求施工之前有必要確?；婵菰?、健壯并且干凈、沒有殘留物和其它污染物。
丈量抗壓強(qiáng)度
工業(yè)地板的抗壓強(qiáng)度不應(yīng)低于 25N/mm2(3500psi) ，為滿足某些承重需求，還可能需求更高的強(qiáng)度，主張運(yùn)用反彈儀做多個(gè)點(diǎn)的丈量，或許最好取芯塊樣品對(duì)其抗壓強(qiáng)度進(jìn)行實(shí)測(cè)。
斷定粘接強(qiáng)度
混凝土基面在其外表幾個(gè)毫米厚內(nèi)通常是水泥漿形成的低強(qiáng)度層。冷熱反應(yīng)縮短，溫度的改變或許重復(fù)承重，而發(fā)生應(yīng)力，會(huì)導(dǎo)致粘接強(qiáng)度下降。粘接強(qiáng)度最低不應(yīng)小于1.5N/mm2(210psi)。
基面濕潤(rùn)度
丈量基面濕潤(rùn)度, 由于水泥基面只有在其濕潤(rùn)度不大于6%的程度時(shí)才干施工涂層 ,所以濕潤(rùn)度的丈量尤為重要。斷定上升濕潤(rùn)度的最好辦法是“橡皮墊試驗(yàn)”。（將至少 1m×1m 的聚乙烯薄膜用膠帶粘在混凝土面上）要至少 24 小時(shí)后才干拿開。這樣就斷定了冷凝水的數(shù)量。
氣侯環(huán)境
疏忽氣侯要素可導(dǎo)致地板的嚴(yán)峻缺點(diǎn)，例如粘接強(qiáng)度不夠，水印，空泛，不規(guī)則外表及硬化不充沛。因而以下數(shù)據(jù)在施工中每天有必要丈量數(shù)次：
a、環(huán)境溫度（氣溫）；
b、施工基面的溫度；
c、露點(diǎn)。
預(yù)備與整理
由油脂、機(jī)油或有機(jī)/無機(jī)酸/或水泥表層所引起的污染，如果不完全除去，將影響完成后的任何地板的粘結(jié)性能。因而須用機(jī)械辦法整理外表，直到健壯的里層，并經(jīng)過測(cè)定粘接強(qiáng)度進(jìn)行查看。
環(huán)氧地坪,透水地坪,塑膠跑道地坪,耐磨地坪,硅PU球場(chǎng),彩色瀝青地坪,殼麗地坪
立即咨詢：環(huán)氧地坪漆老化的特征及保養(yǎng)維修
