第一av中文字幕,亚洲色大成网站永久,玩弄尤物新婚少妇,mm131美女爰做视频,xxxx国产69

殼麗彩石透水混凝土系統(tǒng)施工方案

一、簡(jiǎn)介
透水混凝土又稱(chēng)多孔混凝土，也可稱(chēng)排水混凝土。其由歐美、日本等國(guó)家針對(duì)原城市道路的路面的缺陷，開(kāi)發(fā)使用的一種能讓雨水流入地下，有效補(bǔ)充地下水；并能有效的消除地面上的油類(lèi)化合物等對(duì)環(huán)境污染的危害；同時(shí)，是保護(hù)自然、維護(hù)生態(tài)平衡、能緩解城市熱島效應(yīng)的優(yōu)良的鋪裝材料； 其有利于人類(lèi)生存環(huán)境的良性發(fā)展及城市雨水管理與水污染防治等工作上，具有特殊的重要意義。
因透水混凝土系統(tǒng)擁有系列色彩配方，配合設(shè)計(jì)的創(chuàng)意，針對(duì)不同環(huán)境和個(gè)性要求的裝飾風(fēng)格進(jìn)行鋪設(shè)施工。這是傳統(tǒng)鋪裝和一般透水磚不能實(shí)現(xiàn)的特殊鋪裝材料。
透水混凝土的鋪裝工藝，類(lèi)似于混凝土的鋪裝，但又不同于混凝土鋪裝方面。
二、殼麗彩色透水混凝土
1、材料的組成：
殼麗彩色透水混凝土由透水混凝土專(zhuān)用膠結(jié)劑、碎石、水組成。
（1）透水混凝土專(zhuān)用膠結(jié)劑—由殼麗彩石建材有限公司生產(chǎn)的一種專(zhuān)用膠結(jié)劑，其是以高強(qiáng)度等級(jí)的硅酸鹽水泥為基料，配以多種助劑增加強(qiáng)度與粘結(jié)力組成的粉狀料，并可按用戶要求加入無(wú)機(jī)耐候顏料，使其和碎石、水按一定比例混合后，組成不同色彩的透水混凝土面層。

（2）碎石：
透水混凝土用的碎石應(yīng)具有技術(shù)要求，本公司采用二級(jí)品標(biāo)準(zhǔn)的高石，其物理性能指標(biāo)見(jiàn)（表一）。
碎石顆粒也有一定的要求，按其顆粒大小范圍分1#、2#、3#三號(hào)。具體的顆粒范圍見(jiàn)（表二）
碎石的物理性能指標(biāo)表        （表一）

序號(hào)	指標(biāo)名稱(chēng)	指標(biāo)
1	壓碎指標(biāo)（%）	＜15
2	針片狀顆粒含量（%）	＜15
3	含泥量（%）	＜1
4	表觀密度（kg/m3）	＞2500
5	緊裝堆積密度（kg/m3）	1350
6	空隙率（%）	＜47


碎石按顆粒分號(hào)（2級(jí)）

碎石的分號(hào)	1#	2#	3#
粒度范圍（mm）	2.4～4.75	4.75～9.5	9.6～13.2


碎石是透水混凝土的主要材料之一，其質(zhì)量必須要控制好。
3）水：普通自來(lái)水即可用。一般末經(jīng)過(guò)濾的混濁的地下水或使用過(guò)的不潔水，不能利用。
2、三種原材料在施工過(guò)程中配合比：
要施工出高質(zhì)量、高標(biāo)準(zhǔn)的透水混凝土地面，在原材料固定的條件下，嚴(yán)格控制以上三種原材料的配比，是施工中的重要關(guān)鍵，在施工現(xiàn)場(chǎng)負(fù)責(zé)人必須嚴(yán)格控制比例。
透水混凝土配合比（按質(zhì)量計(jì)）：水：水泥：膠結(jié)劑：碎石=113：310：100：1520
四、透水混凝土路面基層的要求
1、透水混凝土路面的厚度：從上可知因彩色透水混凝土的強(qiáng)度原因，大都應(yīng)用于人行道、廣場(chǎng)、停車(chē)場(chǎng)、園林小道等場(chǎng)所。根據(jù)路面的不同應(yīng)用面板厚度不同。對(duì)人行道，自行車(chē)道等輕荷重地面，一般面層厚度不低于8公分；對(duì)停車(chē)場(chǎng)、廣場(chǎng)等中荷重地面，面層厚度不低于10公分，考慮成本，可將面層分為二層，即表層為彩色透水混凝土層，厚度一般不低于3公分，下層為素色透水混凝土層。
2、為確保路體結(jié)構(gòu)層具有足夠的整體強(qiáng)度和透水性，表面層下需有透水基層和較好保水性的墊層。
基層要求：在素土層夯實(shí)層上，配用的基層材料，應(yīng)有適當(dāng)?shù)膹?qiáng)度外，須有較好的透水性，采用級(jí)配砂礫或級(jí)配碎石等。采用級(jí)配碎石時(shí)，碎石的最大粒徑應(yīng)小于0.7倍的基層厚度，且不超過(guò)50mm。
墊層一般采用天然碎石，粒徑小于10mm，俗稱(chēng)瓜子片，并鋪有一定厚度、鋪設(shè)需均勻平整。
3、考慮大暴雨季節(jié)因素，為防止基層過(guò)多積水，影響地基，在基層處設(shè)置專(zhuān)用透水管道排，通向道路邊的排水系統(tǒng)，用時(shí)排除過(guò)量的雨水。
五、殼麗彩色透水混凝土的施工
一般按8cm為標(biāo)準(zhǔn)作為人行道的基準(zhǔn)厚度，在此基礎(chǔ)上按不同的功能，設(shè)計(jì)不同的厚度。為降低成本，可采用分層設(shè)計(jì)時(shí)。施工上述單層或分層的透水混凝土路面，鍵全的施工工藝是透水混凝土路面質(zhì)量的保證，殼麗彩石提供以下的施工方案。
1、施工前的準(zhǔn)備：施工前應(yīng)作好組織、物質(zhì)、技術(shù)等三大準(zhǔn)備。
1）組織準(zhǔn)備：建立健全的施工項(xiàng)目組織機(jī)構(gòu)的人員設(shè)置，以能實(shí)現(xiàn)施工項(xiàng)目所要求的工作任務(wù)為原則，人員配置要從嚴(yán)控制，力求一專(zhuān)多用，一人多職。
2）物質(zhì)準(zhǔn)備：透水混凝土施實(shí)質(zhì)上相似于水泥混凝土施工，其原料中僅少了砂子，而一定粒度的高料碎石替代了骨料，在施工中具有一定量的材料（膠結(jié)料、高料）。
物質(zhì)準(zhǔn)備應(yīng)是現(xiàn)場(chǎng)的準(zhǔn)備，如人員的住宿、所需的水、電供應(yīng)、工程材料堆放工棚（膠結(jié)料須要有防水措施的工棚）搭建；攪拌機(jī)械的設(shè)置場(chǎng)地等等一系列的準(zhǔn)備工作。
攪拌機(jī)械的設(shè)置場(chǎng)地，透水混凝土的攪拌是采用小型臥式攪拌機(jī)。攪拌機(jī)最佳的設(shè)置方案是施工現(xiàn)場(chǎng)的中段，因透水混凝土是屬干料性質(zhì)的混凝土，其初凝快，為保證運(yùn)輸時(shí)間應(yīng)盡量短。為防止混凝土粘污施工場(chǎng)地，攪拌機(jī)下部的一定范圍需用防護(hù)板設(shè)防措施。
3）施工機(jī)械、推車(chē)、瓦工工具等必備的工具、立模用的木料或型鋼等配備；水、電設(shè)施到位，生活用水、電以及施工用水、電。施工用電：三相電，施工用水：普通自來(lái)水連接到攪拌設(shè)備旁。
4）施工前的技術(shù)準(zhǔn)備：了解和分析工程項(xiàng)目特點(diǎn)、進(jìn)度要求，了解施工的客觀條件，根據(jù)設(shè)計(jì)要求，熟悉設(shè)計(jì)圖紙，合理布置施工力量，制定出施工方案，為工程順利完成作好技術(shù)上的準(zhǔn)備工作。
5）配合做基礎(chǔ)方的土建隊(duì)，在做地面基層的同時(shí)進(jìn)行專(zhuān)用透水管道的鋪設(shè)，透水管道除按圖子要求鋪設(shè)外，必須與原道路排水系統(tǒng)相連接，成為道路排水系統(tǒng)的一部分。
2、施工：在準(zhǔn)備工作充分的基礎(chǔ)上，人員設(shè)備方可進(jìn)場(chǎng)施工。
1）立模：
施工人員在首先須按設(shè)計(jì)要求進(jìn)行分隔立模及區(qū)域立模工作，立模中須注意高度、垂直度、泛水坡度等的問(wèn)題。
2）攪拌：
攪拌器：根據(jù)工程量的大小，配置不同容量的機(jī)械攪拌器，機(jī)械攪拌器的一定范圍內(nèi)的地面處，應(yīng)設(shè)置防止水和物料散落的接料設(shè)備（如方型板式斗類(lèi)），保護(hù)施工環(huán)境的衛(wèi)生，減少施工后的清理工作。
透水混凝土不能采用人工攪拌，采用普通混凝土攪拌機(jī)械進(jìn)行攪拌，攪拌時(shí)按物料的規(guī)定比例及投料順序?qū)⑽锪贤度霐嚢铏C(jī)，先將膠結(jié)料和碎石攪拌約30秒后，使其初步混合，再將規(guī)定量的水分2-3次加入繼續(xù)進(jìn)行攪拌約1.5-2分鐘。視攪拌均勻程度，可適當(dāng)延長(zhǎng)機(jī)械攪拌的時(shí)間，但不宜過(guò)長(zhǎng)時(shí)間的攪拌。

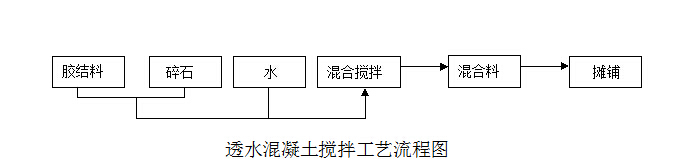

透水混凝土攪拌工藝流程圖

注意事項(xiàng)：
（1）施工現(xiàn)場(chǎng)須專(zhuān)人負(fù)責(zé)物料的配比。
（2）嚴(yán)格控制水灰比，即控制水的加入量，水在攪拌中分2-3次加入，不允許一次性加入。
（3）為使物料攪拌均勻，適當(dāng)延長(zhǎng)機(jī)械攪拌時(shí)間，但不宜過(guò)長(zhǎng)。
3）運(yùn)輸
透水混凝土屬干性混凝土料，其初凝快，一般根據(jù)氣候條件控制混合物的運(yùn)輸時(shí)間，運(yùn)輸一般控制在10分鐘以內(nèi)，運(yùn)輸過(guò)程中不要停留，手推車(chē)必須平穩(wěn)。
4）攤鋪、澆筑成型：
透水混凝土屬干性混凝土料，其初凝快，攤鋪必須及時(shí)。對(duì)于人行道面，大面積施工采用分塊隔倉(cāng)方式進(jìn)行攤鋪物料，其松鋪系數(shù)為1.1。將混合物均勻攤鋪在工作面上，用括尺找準(zhǔn)平整度和控制一定的泛水度，然而平板振動(dòng)器（厚度厚的用平板振動(dòng)器）或人工搗實(shí)。搗實(shí)不宜采用高頻振動(dòng)器，。最后用抹合拍平。抹合不能有明水。
注意事項(xiàng)：
（1）松鋪系數(shù)即為物料攤鋪高度高于實(shí)際高度的比，按透水混凝土的干濕度，一般采用1.1-1.15之間。
（2）平板振動(dòng)器振動(dòng)時(shí)間不能過(guò)長(zhǎng)，防止過(guò)于密實(shí)，可出現(xiàn)離析現(xiàn)象。
（3）攤鋪時(shí)盡量快和正確。
（4）因透水混凝土其孔隙率大，水份散失快，當(dāng)天氣溫高于35℃時(shí)，施工時(shí)間應(yīng)宜避開(kāi)中午，適合在早晚進(jìn)行施工。
4）養(yǎng)生：
透水混凝土與水泥混凝土屬性類(lèi)似，因此鋪攤結(jié)束后，經(jīng)檢驗(yàn)標(biāo)高、平整度均達(dá)到要求后。當(dāng)氣溫較高時(shí)，為減少水分的蒸發(fā)，宜立即覆蓋塑料薄膜，以保持水分。也可采用灑水養(yǎng)生，所有養(yǎng)生期不得少于7d，使其在養(yǎng)護(hù)期內(nèi)強(qiáng)度遂漸地提高。
灑水養(yǎng)生，透水混凝土在澆注后1天開(kāi)始灑水養(yǎng)護(hù)，高溫時(shí)在8小時(shí)后開(kāi)始養(yǎng)護(hù)，但淋水時(shí)不宜用壓力水直接沖淋混凝土表面，應(yīng)直接從上往下淋水。透水混凝土濕養(yǎng)時(shí)間不少于7天。
養(yǎng)生時(shí)間應(yīng)根據(jù)施工溫度而定，一般養(yǎng)生期為14—21天，高溫時(shí)不少于14天，低溫時(shí)不少于21天，5℃以下施工，養(yǎng)生期不少于28天。
4、涂覆透明封閉劑：
待表面混凝土成型干燥后在3天左右，涂刷透明封閉劑，增強(qiáng)耐久性和美觀性。防止時(shí)間過(guò)會(huì)使透水混凝土孔隙受污而堵塞孔隙。
