第一av中文字幕,亚洲色大成网站永久,玩弄尤物新婚少妇,mm131美女爰做视频,xxxx国产69

環(huán)氧地坪漆起皮原因及處理方法

 環(huán)氧地坪漆涂裝前表面處理不佳，被涂物表面上有油污、蠟，水汽、灰塵和化學(xué)藥品等?；? 表面預(yù)處理后至涂漆旅工的間隔時(shí)間過(guò)長(zhǎng)涂裝前被涂物表面應(yīng)處理清潔，并應(yīng)立即涂裝施  工。  底漆選擇不當(dāng)。如底漆的硬度過(guò)大。涂膜表面太平滑都會(huì)使面漆和底漆間失去應(yīng)有的黏  附力應(yīng)選用附著力和潤(rùn)濕性好的底漆。


1、被涂物表面太光滑
被涂物表面應(yīng)打磨或經(jīng)化學(xué)處理。舊漆面應(yīng)重新打磨處理。

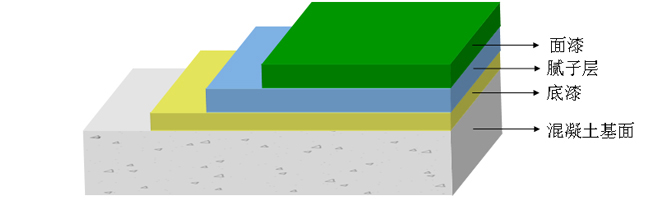

2、環(huán)氧地坪漆配套不適當(dāng)
通過(guò)試驗(yàn)選擇配套性良好的涂料品種及改用“濕碰濕”工藝或增加中間涂層。在底漆未干透之前就罩面漆或清漆漆膜易發(fā)生開(kāi)裂或脫落，一般應(yīng)在底漆完全干透后再罩面漆。在潮濕或霉染的物面上涂裝使漆與底材附著不良  磚石、水泥等物面應(yīng)充分干燥和除去霉染物后再涂裝施工涂膜太厚，由于表層已干透而底層干得慢或未干透  在干燥過(guò)程中由于面漆收縮過(guò)甚而引起開(kāi)裂脫落施工中應(yīng)注意每道漆的漆膜不宜太厚




一、施工人員的過(guò)失或者是施工人員的經(jīng)驗(yàn)不足
1、涂裝前地表的處理不是很好，被涂物表面上有油污、蠟、水汽、灰塵和化學(xué)藥品等，或表面預(yù)處理后至涂漆施工的間隔時(shí)間過(guò)長(zhǎng)。
2、被涂物表面的光滑過(guò)度，而沒(méi)有進(jìn)行針對(duì)性處理或沒(méi)有選擇針對(duì)性底涂材料。  在底漆未干透之前就罩面漆或清漆，涂膜易發(fā)生開(kāi)裂或脫落
3、涂膜太厚，由于表層已干透，而底層干得慢或未干透，在干燥過(guò)程中由于面漆收縮過(guò)甚  而引起開(kāi)裂脫落；
4、施工環(huán)境溫度高，涂裝距離(噴涂)大稀釋劑揮發(fā)快致使地坪漆漆膜未流平，就使  漆膜出現(xiàn)起皺橘皮現(xiàn)象。為了加快涂膜干燥，干劑加入量太大，也會(huì)造成環(huán)氧地坪漆涂膜起皺。5、在高溫下避免施工，或加強(qiáng)通風(fēng)，降低施工環(huán)境溫度，調(diào)整噴漆距離，適當(dāng)加入慢干  溶劑，減少干劑用量，是避免和克服地坪漆涂膜起皺的方法。
6、底漆表干未完全干硬，或固化劑含量不足，地坪漆漆膜交聯(lián)不充分就涂裝面漆或多涂，即發(fā)生起皺咬底現(xiàn)象。使用聚合物含量高的硝基漆或水性漆作底漆，由于PVC含量低，也造成復(fù)面漆咬底。如面漆使用大量慢干的酮類(lèi)等強(qiáng)溶劑，也容易使環(huán)氧地坪漆產(chǎn)生咬底現(xiàn)象。  要防止咬底，基料與固化劑的混合比例要嚴(yán)格控制，保證環(huán)氧地坪漆涂膜充分交聯(lián)。復(fù)漆時(shí)間也要嚴(yán)格控制，要使底漆交聯(lián)干固后，才復(fù)涂面漆。要適當(dāng)提高底漆中的顏料體積比，  并選用片狀填料加強(qiáng)底漆的密實(shí)性，防止面漆溶劑過(guò)度滲透使地坪漆涂膜溶脹而產(chǎn)生咬底。






、
產(chǎn)品質(zhì)量因素  底漆附著力不足。
底漆選擇不當(dāng)  在潮濕或霉染的物面上涂裝，沒(méi)有針對(duì)性的產(chǎn)品和措施。用單一品種底涂使用在所有類(lèi)型的地面。  綜上所述，環(huán)氧地坪起皮的問(wèn)題只要針對(duì)性的采取措施不難解決，而且也被國(guó)內(nèi)眾多工程案  例所證實(shí)。據(jù)我們了解目前市場(chǎng)上環(huán)氧地坪施工失敗導(dǎo)致很快起皮最可能的原因是：
1、底漆附著力不夠；
2、地面含水率超過(guò)8%,而沒(méi)有針對(duì)性措施。
3、各區(qū)域含水率不均勻。導(dǎo)致部分潮濕區(qū)域起皮。
4、底漆沒(méi)有防潮功能。我們根據(jù)每個(gè)區(qū)域的特點(diǎn)進(jìn)行有針對(duì)性的調(diào)整固化劑的配比率或選擇不同的固化劑，以更好的適用于各種地面。在施工前，我們將排專(zhuān)業(yè)人員現(xiàn)場(chǎng)測(cè)試地面濕度，以確定是否適用。成熟的工藝流程可以將環(huán)氧地坪做成03mm以上任意厚度，不會(huì)因?yàn)榈仄浩岬暮穸冗^(guò)  厚而造成環(huán)氧地坪的起皮現(xiàn)象。




總結(jié)環(huán)氧地坪漆起皮的原因
1環(huán)氧樹(shù)脂材料品質(zhì)差，將導(dǎo)致地面不耐用、脫皮、脫層、變色、破裂等；
2未能?chē)?yán)格按標(biāo)準(zhǔn)施工，偷工減料，將導(dǎo)致地面不耐用、脫皮、脫層、破裂等；
3地面未做防潮層，將導(dǎo)致環(huán)氧地坪鼓泡、脫層等
4地面未清理干凈，將導(dǎo)致環(huán)氧地坪脫層、脫皮等
5環(huán)氧材料用量太少，將導(dǎo)致地面露底
6地面收縮縫未補(bǔ)好，將導(dǎo)致地面裂縫
7環(huán)氧地坪在太陽(yáng)的照射下，將導(dǎo)致退色；
8惡劣的天氣或環(huán)境下施工，也將導(dǎo)致質(zhì)量問(wèn)題。


環(huán)氧地坪施工注意事項(xiàng)
1,地坪漆施工人員在進(jìn)行施工之前，首先需要認(rèn)真去了解施工工藝和客戶(hù)的要求，嚴(yán)格按  照條例文書(shū)進(jìn)行施工，并且要經(jīng)過(guò)地坪漆專(zhuān)家的指導(dǎo)和把關(guān)。
2,涂裝環(huán)氧地坪所采用的涂料必須是同一家廠(chǎng)家同一批號(hào)的合格產(chǎn)品。不允許有不同品牌  和不同生產(chǎn)廠(chǎng)家的產(chǎn)品參入使用。
3,需要涂裝的地面和防滑坡道是被確認(rèn)涂裝的，而且施工之前基面的打磨，吸塵需要處理，  保持地面的整潔度、平整度等技術(shù)指標(biāo)的合格。
4,施工人員還要根據(jù)當(dāng)?shù)氐沫h(huán)境條件和溫度，一般低于零下五度是不能施工的，溫度過(guò)高  也不能施工，對(duì)于地下一層和含水量高的地方需要進(jìn)行特殊的處理以達(dá)到施工指標(biāo)。
5,涂裝之前施工人員需要堅(jiān)持一下環(huán)氧地坪漆涂料的批號(hào)、廠(chǎng)家、型號(hào)和色號(hào)等；在進(jìn)行涂料配比時(shí)必須嚴(yán)格按照配比數(shù)；還要注意雙分組地坪漆涂料的施工以及混合使用的時(shí)間  (一般是半個(gè)小時(shí)之內(nèi)),固化劑的類(lèi)型和稀釋劑的使用方法。專(zhuān)業(yè)的地坪漆施工人員都會(huì)  隨著環(huán)境溫度和地面濕度的改變隨時(shí)調(diào)節(jié)環(huán)氧地坪漆涂料的粘度，這就避免了流掛和干噴的  現(xiàn)象。
6,地坪漆涂料產(chǎn)品說(shuō)明書(shū)會(huì)詳述環(huán)氧防腐地坪重涂的時(shí)間間隔，施工人員必須遵守。
7,特別需要提的是雙組份地坪漆涂料每次調(diào)配的數(shù)量是和環(huán)氧地坪漆涂料的混合使用時(shí)間  和施工人力相適應(yīng)?；旌媳壤獪?zhǔn)確。
